金相显微镜

一、概 述
金相显微镜用于鉴别和分析各种金属和合金材料的组合结构，广泛应用在工厂或实验室进行铸件质量的鉴定；原材料的检验或材料处理后的金相组织分析；以及对表面喷涂等一些表面现象进行研究工作。是钢铁、有色金属材料、铸件、镀层的金相分析；地质学的岩相分析；以及工业领域对化合物、陶瓷等进行微观研究的有效手段，是金属学和材料学研究材料组织结构的必备仪器，也广泛应用于生物、医学和教学等领域。
越来越多的研究已不满足常规的金相显微及照相方式，将显微成像输入微机，由微处理器对图像作各种后期处理，是同步于当今世界在显微领域新技术。图像金相显微镜，接入了高清晰度的CCD摄像系统，由计算机对图像进行处理、编辑、保存和输出（如打印等）或进入多媒体系统及电子信箱。
如果进一步接入图像分析计算机操作系统，还可以进一步对金相图谱进行研究分析，或对图像作精密测量，及多功能的图像形态分析、统计及输出图文报告。
《金相自动分析系统2012》是为从事金相检验的单位或个人专门开发的一套计算机软件系统，它的基本原理是：用视频采集卡或数码相机等硬件设备，采集到金相显微镜中的金相图片，再对该图片进行处理和分析，得到相关检验结果。
二、技术参数：

光学系统	无限远色差校正光学系统
观察筒	铰链式三目头，45°倾斜，瞳距调节范围：54-75mm，单边视度调节±5屈光度分光比：双目100%，双目:三目=80%:20%
目镜	高眼点大视野平场目镜PL10X22mm
	高眼点大视野平场目镜PL15X/16mm
物镜	无限远长工作距平场消色差金相物镜：LMPL5X /0.15 /WD10.8     LMPL10X/0.3 /WD10     LMPL20X/0.45 /WD4
	无限远长工作距平场半复消金相物镜：LMPLFL50X/0.55 /WD7.8   LMPLFL100X/0.80 /WD2.1
转换器	五孔转换器
调焦机构	粗微调同轴，粗调每转行程：38mm，微调每转行程：0.2 mm，调焦精度：0.002mm，带松紧调节装置
载物台	固定平台：尺寸160X250mm
工作台板	金属载物台板（中心孔Φ12）/金属载物台板（中心孔Φ25）/载物台延伸板
移动尺	低位同轴机械式移动尺，行程120x78mm
反射照明系统	反射式柯拉照明器，带可变孔径光栏和中心可调视场光栏，自适应90V~240V宽电压，12V50W卤素灯，中心可调，,亮度连续可调
偏光装置	起偏镜插片
	检偏镜插片,可360度旋转
滤色镜	Φ32mm黄/绿/蓝/中性
摄影装置	摄影接筒（带PK卡口），3.2X摄影目镜
摄像装置	0.5X/1.0X/  C型摄像接筒


三：金相评级软件介绍：
一、简介
金相分析软件是我单位联合山东大学材料学院联合开发，最新跟新到2012版本，现有金相组织模块438个，覆盖了现有的所有金相检验.详见金相模块目录。
金相图像分析系统配置的“专业定量金相图像分析计算机操作系统”对采集的试样图谱进行处理和实时比对、检测、评级、分析、统计及输出图文报告。软件融合了当今先进的图像分析技术，为金相显微镜和智能分析技术的完美结合，系统测量、评定结果快速、正确，符合国标(GB) 和其它相关行业标准 (JB/YB/HB/QC/DL/DJ/ASTM 等)。系统全部中文界面，简洁明了和操作方便，经过简单培训或对照使用说明书，就可自如操作。并为学习金相常识和普及操作提供了快捷方法。
●  主要功能：
◇图像编辑软件：图像采集，图像存储等十多种功能；
◇图像软件：影像增强，图像叠加等十多种功能；
◇图像测量软件：周长、面积、百分含量等几十种测量功能；
◇输出方式：数据表格方式输出，直方图输出，图像打印输出。
专用金相软件包：
◇晶粒度测量评级（晶界提取，晶界重建、单相、双相、晶粒度测量、评级）；
◇非金属夹杂物测量、评级（其中包括硫化物、氧化物、硅酸盐等）；
◇珠光体、铁素含量测量、评级；球墨铸铁石墨球化率测量评级；
◇脱碳层、渗碳层测量，表面涂层厚度测量；
◇焊缝熔深度测量
◇铁素体、奥氏体型不锈钢中相-面积测量；
◇高硅铝合金初晶硅与共晶硅分析；
◇钛合金材料分析……等；
◇包含进行比对的近438种常用金属材料的金相图谱，适应绝大多数单位金相分析和检验的要求；
◇鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以度身定制和录入。

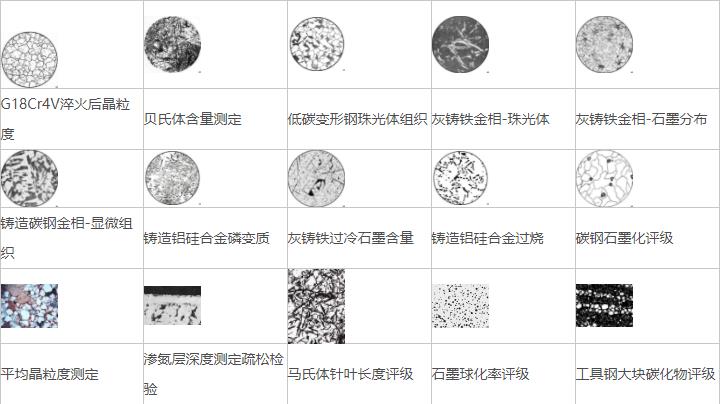

示例图谱：(软件中包含近438种常用金属材料的金相图谱)
