圆柱度仪RW131

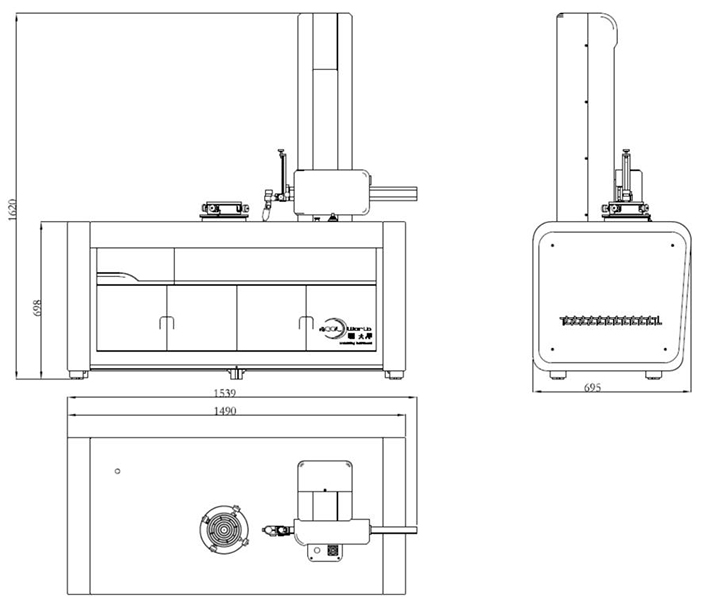

二、技术特点
◆独创全新的外观设计，在保证精度的同时给你完美的视觉享受；
◆气浮运动轴系，精度高、永不磨损；
◆带有软件著作权的软件系统采用国内独创的工程测量模式，可编程定义测量过程，实现一次性定义多次无差别测量；
◆具有先进的剔除缺口、野值功能；
◆具有先进的测针自动保护防撞功能；
◆具有先进的实时软件硬件气压自动检测与报警装置；
◆数据采集系统和运动控制系统采用国内首创的USB和以太网传输方案；
◆各个轴的实际位置信息实时显示，用户可以实时查看到工件的准确位置；
◆圆柱3D显示及任意旋转，可更加直观的看到细微的表面形状；
◆软件分析结果可通过PDF、EXCEL、WORD等多种形式输出；
三、测量项目及方法
测量各种环形零件的圆度、圆柱度、同轴度、同心度、平行度、垂直度、跳动、圆柱体母线的直线度平行度、端面直线度、圆柱体端面的跳动、平面度、角度，小段圆弧等。
圆度评定方式(4种)：最小区域法、最小二乘法、最小外接圆法、最大内切圆；
圆度滤波档位：1-500、1-150、1-50、1-15、3-16、15-500、17-100；
滤波形式：高斯（ISO标准）；
四、技术参数

型号			RW131
旋转台	旋转精度	径向	±（0.03+5H/10000) µm H为测量高度(mm)
		轴向	±（0.03+6X/10000) µm X到旋转中心距离(mm)
	工作台有效直径		150mm
	调心调水平范围		偏摆±2.5mm ; 俯仰±1.5°
	最大测量直径		420mm
	测量旋转速度		1-6转/min
	工作台最大承重		80kg
立柱  部分	最大测量高度		300mm
	最大测量深度		φ32mmX170mm(标准测针)
	移动直线度		0.5 µm/100mm(λc2.5)
	与转台平行度		1.6µm /300mm
	光栅分辨率		0.5µm
	测量速度		0.1-2mm/s
	最大移动速度		10mm/s
修正  功能	立柱倾斜修正		有
	工件偏心修正		有
	工件偏摆修正		有
横臂  部分	最大测量范围		120mm
	测量速度		0.1-2mm/s
	最大移动速度		3mm/s
传感器	测量范围		±800µm
	测力		70 - 100mN
	侧头		标准φ2红宝石测头（φ1,φ0.5可选）
	测量方向		双方向（手动换向）
	测针角度调整		±45°
	支架		旋转、上下可调
	测针接触方式		自动接触零件
其它	样式		精美工业设计样式
	气压		0.4MPa
	耗气量		30L/min
	电源		1KW，AC220V 50HZ
	环境		温度：10～30℃；相对湿度：＜85%

五、标准配置清单

序号	名称	型号	数量
1	平台系统	大理石平台	1套
2	立柱系统	精密大理石气浮立柱	1套
3	导轨系统	大理石导轨	1套
4	主轴系统	精密气浮轴系	1套
5	传感器系统	精密电感传感器	1套
6	标配测头	φ2红宝石测头	2根
7	仪器外观系统	工业设计精美外观	1套
8	精密三爪卡盘	标配	1套
9	精密三维调整平台	标配	1套
10	可调传感器装夹系统	标配	1套
11	标准圆柱棒	标配	1套
12	精密空气过滤器	标配，含气压报警	1套
13	油水分离器	标配	1个
14	校验器件	标配	1套
15	计算机系统	研华工控机	1套
16	控制采集系统		1套
17	圆柱度测量系统	HP2EO测量系统	1套
18	人机界面	Dell 19宽屏	1套
19	输入系统	无线光电键盘鼠标	1套
20	输出系统	标配A4打印机	1套
21	附件	说明书（1份）、安装包（1份）、防尘罩（1块）、插排（1个）、内六角扳手（1套）、十字起子（1把）、一字起子（1把）、活动扳手（1把）	1套
