RD152型圆度仪

二、技术特点
◆具有专利著作权的、美观、大方的独特外观设计；
◆气浮运动轴系，精度高、永不磨损；
◆采用国内独创的工程测量模式，可编程定义测量过程，实现一次性定义多次无差别测量；
◆具有先进的剔除缺口、野值功能；
◆具有先进的测针自动保护防撞功能；
◆具有先进的实时软件硬件气压自动检测与报警装置；?
◆数据采集系统和运动控制系统采用USB和以太网传输方案，；
◆各个轴的实际位置信息实时显示；
◆部分圆度测量功能；
◆软件分析结果可通过PDF、EXCEL、WORD等多种形式输出；
◆特针对电机行业以极小的造价可选配整流子测量软件；
三、测量项目
各种环形零件的圆度、同轴度、同心度、平行度、垂直度、?径向跳动、轴向跳动、平面度、局部圆度。分析能力：频谱分析、缺口/毛刺自动剔除。
圆度滤波档位：1-500、1-150、1-50、1-15、3-16、15-500、17-100
圆度评定方式(4种)：最小区域法、最小二乘法、最小外接圆法、最大内切圆
滤波形式：高斯（ISO标准）

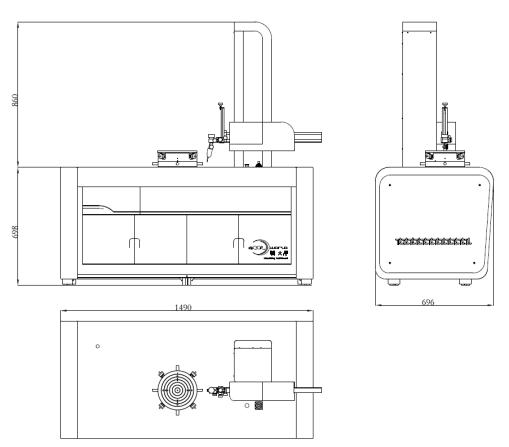

四、技术参数及配置

型号		RD152
旋转台	径向旋转精度	±±（0.03+5H/10000)µm H为测量高度?(mm)
	轴向旋转精度	±±（0.03+6X/10000)µm X到旋转中心距离?(mm)
	工作台有效直径	230mm
	调心高水平范围	偏摆±2.5mm ; 俯仰±1.5°
	最大测量直径	580mm
	工作台最大承重	80kg
立柱部分	最大测量高度	500mm
	最大测量深度	大于φ32mmX170mm(标准测针，可根据工件要求定制)
	移动速度	0.1-6mm/s
横臂部分	最大测量范围	200mm
	移动速度	0.1-3mm/s
传感器	测量范围	±800µm
	测力	70 - 100mN
	测量方向	双方向（手动换向）
	测针角度调整	±45°
	测针接触方式	自动接触零件
	支架	旋转、上下可调
其它	仪器样式	精美工业设计样式
	气压	0.4Mpa
	耗气量	30L/min
	电源	220V AC，50Hz
	环境要求	温度：10～30℃；相对湿度：＜85%

五、标准配置清单

序号	名称	型号	数量
1	平台系统	大理石平台	1套
2	立柱系统	精密大理石气浮立柱	1套
3	导轨系统	大理石导轨	1套
4	主轴系统	精密气浮轴系	1套
5	传感器系统	精密电感传感器	1套
6	标配测头	φ2红宝石测头	2根
7	仪器外观系统	工业设计精美外观	1套
8	精密三爪卡盘	标配	1套
9	精密三维调整平台	标配	1套
10	可调传感器装夹系统	标配	1套
11	控制采集系统	标配	1套
12	精密空气过滤器	标配，含气压报警	1套
13	油水分离器	标配	1个
14	校验器件	标配	1套
15	计算机系统	研华工控机	1套
16	采集控制系统		1套
17	圆度测量系统	HP2EO测量系统	1套
18	人机界面	Dell ?19宽屏	1套
19	输入系统	无线光电键盘鼠标	1套
20	输出系统	标配A4打印机	1套
21	附件	说明书（1份）、安装包（1份）、防尘罩（1块）、插排（1个）、内六角扳手（1套）、十字起子（1把）、一字起子（1把）、活动扳手（1把）	1套
