RP315型轮廓仪

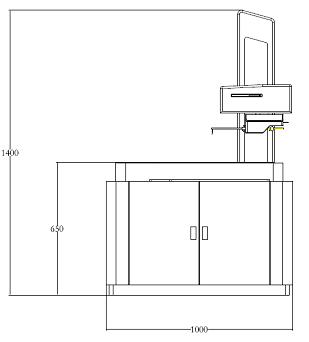

二、技术特点
◆采用气浮导轨，精度高，不磨损；
◆采用独创的光栅数字传感器设计，保证Z1轴大量程、高精度、高线性；
◆X轴采用精密光栅系统，精度高、稳定性好；
◆采用目前国际上主流软件的工程模式；
◆各个轴的位置信息实时显示，用户可以实时查看到仪器的准确位置；
◆具有软件著作权的软件系统功能强大，具有自动抬起、返回测量起始位置功能；
◆软件系统有强大的数据修正、处理功能，具有与CAD一致标注处理功能。
三、测量项目
各种类型工件表面的线要素、点要素，点与点的距离、线与线的距离，各要素的位置度包括：距离、平行度、垂直度、角度、槽深、槽宽、半径，可进行直线度分析，凸度分析等。
四、技术参数

型号	RP315
X1轴（横臂）	测量范围	120mm
	直线度	0.5µm/60mm
	运动速度	0 ～10mm/s （任意速度）
	光栅分辨率	0.1µm
	指示精度	±（1.2+2L/100)L为驱动长度（mm）
	测量方向	向后
	检测方法	光栅尺
Z1轴（传感器）	测量范围	50mm
	分辨率	0.05µm
	检测方法	弧形光栅数字传感器
	指示精度	±（1.1+|6H|/15)µm
	指测针上/下运动	弧形运动
	测针方向	向下
	测针抬起方式	自动
	测力	6mN
	爬坡角度	上升80°下降86°
	测量速度	0.1 mm/s～4mm/s（任意速度）
标配测针	测针类型	单切面
	测针长度	30mm
	测针半径	0.025(硬质合金)
Z2轴（立柱）	最大测量高度	300mm
	运动方式	自动或手柄
	运动速度	0.1～6mm/s（任意速度）
仪器平台及工装夹具	标准器	标准陶瓷球、块规
	天然大理石平台	600X450
	二维调整平台	X、Y方向双向调整
	角度调整平台	轴向360度，俯仰：±45度
	V型铁	60mm
图像处理	图形缩放	对图形可进行全局，以及X、Y单独缩放
	文件输出方式	PDF，Excel，CAD
	测量报告编辑	可输出标准报告，用户也可自己编辑报告
环境要求	气压	0.4MPa
	耗气量	30L/min
	电源	1KW，AC220V 50HZ
	环境	温度：10～30℃；相对湿度：＜85%

五、标准配置清单

序号	名称	型号	数量
1	平台系统	大理石平台	1套
2	立柱系统	大理石立柱	1套
3	导轨系统	精密气浮导轨	1套
4	光栅系统	进口MicroE光栅	1套
5	传感器系统	精密电感传感器	1套
6	标配测针	硬质合金单切面，测头半径0.025	2根
7	测杆	L160Xφ6，带定位基准	1根
8	仪器外观系统	工业设计精美外观	1套
9	精密二维调整平台	标配	1套
10	角度调整平台	标配	1套
11	装夹V型铁	标配	1套
12	精密空气过滤器	标配，含气压报警	1套
13	油水分离器	标配	1个
14	标准陶瓷球	标配	1个
15	计算机系统	研华工控机	1套
16	块规	标配	2块
17	轮廓仪测量系统	HP2EO测量系统	1套
18	人机界面	Dell 19宽屏	1套
19	输入系统	无线光电键盘鼠标	1套
20	输出系统	标配A4打印机	1套
21	附件	说明书（1份）、安装包（1份）、防尘罩（1块）、插排（1个）、内六角扳手（1套）、十字起子（1把）、一字起子（1把）、活动扳手（1把）	1套
